Het maken van "Split axles" voor wagons en rijtuigen.Schaal 1:32. |
|
|
Op deze pagina laat ik zien hoe je eenvoudig zgn "split axles" kan maken. De noodzaak om dit soort assen te maken ontstond doordat ik de 1:32 DRG Pruisische coupe rijtuigen geschikt wilde maken om op mijn 1:32 spoorweg welke gebouwd is volgens de finescale rail norm. De door Märklin geleverde rijtuigen zijn standaard voorzien van NEM wielen. De getoonde methode is ook prima toegepassen voor kleinere schalen zoals spoor 0
Materiaal. We gebruiken als basis de as die Arnold Spitteler ontworpen heeft en geproduceerd zijn in Engeland. De as wordt middendoor gezaagd. Hierna vlakken we de ruwe uiteinden af en na het centeren wordt in de lengterichting een gat geboord van 15.00mm diep. Uiteraard op de draaibank
Bewerking 1. Na de bewerking op de draaibank worden er asjes gemaakt van 2.00mm rond staal met een lengte van 28mm.

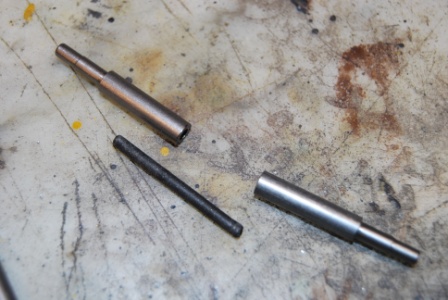

Bewerking 2. De inwendige asjes worden geïsoleerd met krimpkous.

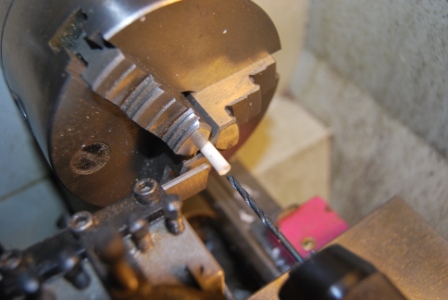

Bewerking 3. Om de de beide ashelften gescheiden van elkaar te houden en compensatie van de zaagsnede en het afvlakken worden er ringen gemaakt van kunststof met een inwendige maat van 2.5. Het boren en op de juiste maat afsteken gebeurt ook weer op de draaibank. De ringentjes hebben een dikte van 1.4 - 1.6 mm.
Bewerking 4. Als de onderdelen klaar zijn worden de as helften, geïsoleerde interne asje en de tussenring in elkaar geschoven met een twee componenten lijm als verbindend element. De as wordt ingespannen in de draaibank en zo in lijn en strak gezet. Na 24 uur is de lijm goed uitgehard en kan de as uit de draaibank gehaald worden.

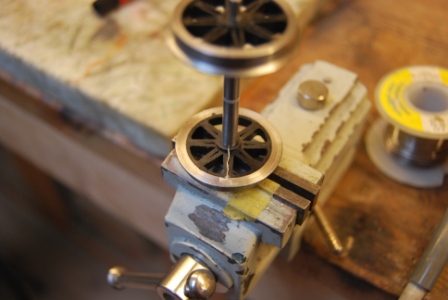

Bewerking 5. De wielen worden op de as geperst tezamen met een dunne draad welke na soldering op de binnenkant van de wielband voor elektrische verbinding tussen de wielband en de ashelft zorgt. Van belang is om deze soldering zover mogelijk aan de binnenrand van de wielband te doen.
Resultaat voor inbouw. Resultaat 4 assen die na het schilderen van de wielen in de draaistellen van het rijtuig gebouwd kunnen worden. Op elke ashelft rust een stroomafnemer.
Assen met wielen netjes gebouwd in het draaistel. Nu een goedlopend draaistel met fine scale 32 wielen en stroomafname via de assen. Voor 4 rijtuigen zijn dit 8 draaistellen met 16 assen die nu gedaan zijn.

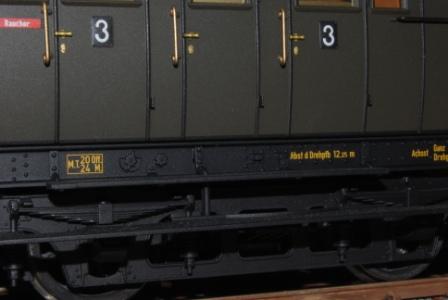

Fraai gezicht de finescale wielen in het gedetailleerde draaistel.

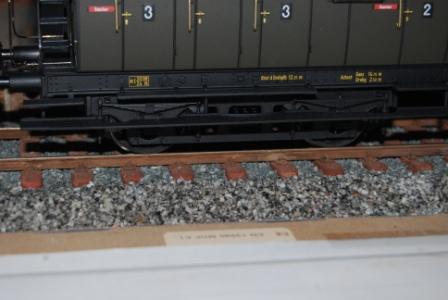

Compleet draaistel. Dit is het eindresultaat na alle bewerkingen. Rijeigenschappen zijn uitstekend. |
|
|
Ingebouwd
in draaistel.
Compleet
draaistel.
